隔膜作為鋰離子電池的關(guān)鍵部件之一，具有隔絕正負(fù)極和傳導(dǎo)鋰離子的功能，對(duì)電池的安全性至關(guān)重要。目前，商用鋰離子電池的能量密度可達(dá)300瓦時(shí)每千克，并有望進(jìn)一步得到提升。然而，在追求鋰離子電池更高能量密度的同時(shí)，安全性問(wèn)題不容忽視。傳統(tǒng)聚烯烴隔膜熱穩(wěn)定性差，孔隙結(jié)構(gòu)不均一，在高溫下容易收縮并造成電池內(nèi)部短路和引發(fā)熱失控。
聚酰亞胺因熱穩(wěn)定性優(yōu)異、機(jī)械強(qiáng)度高、化學(xué)穩(wěn)定性良好被視為是高安全性隔膜的理想選擇。因此，針對(duì)聚酰亞胺開(kāi)展深入研究，開(kāi)發(fā)具有均一孔道結(jié)構(gòu)的聚酰亞胺隔膜并實(shí)現(xiàn)可控制備，對(duì)于充分發(fā)揮隔膜在提高電池安全性方面的作用十分重要。

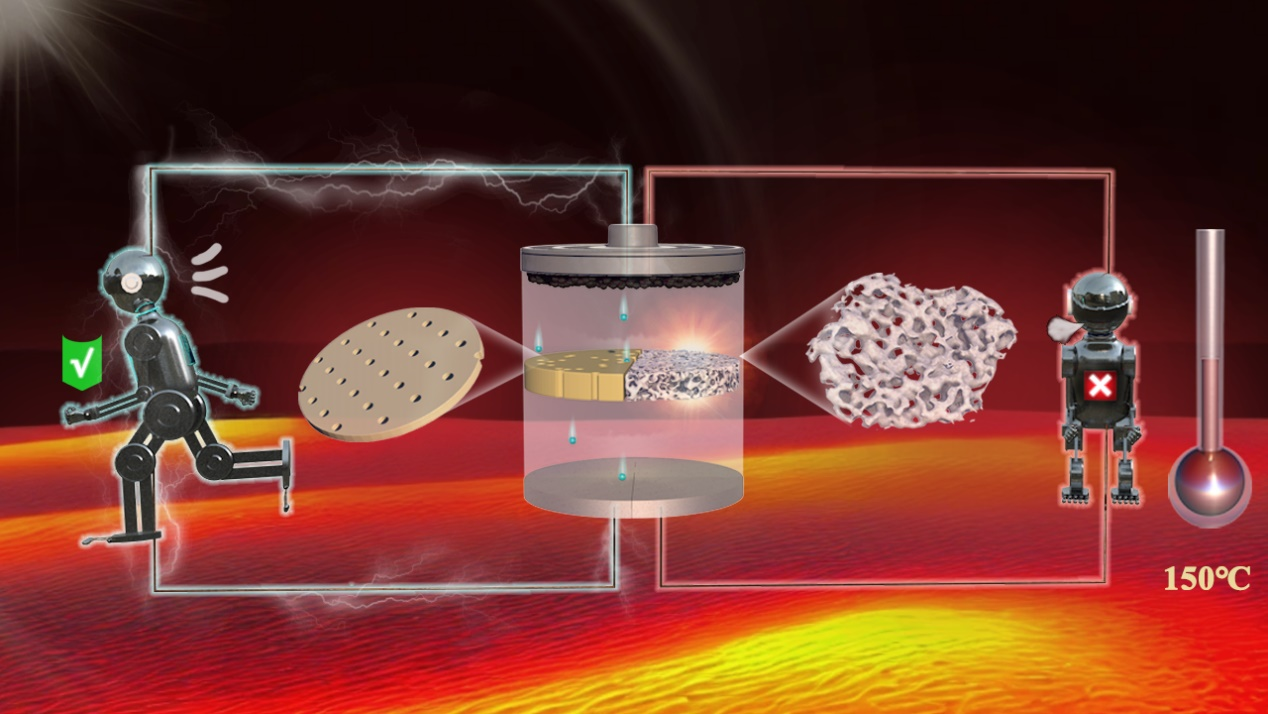

科研人員依托蘭州重離子研究裝置（HIRFL），開(kāi)發(fā)出基于離子徑跡技術(shù)的耐高溫聚酰亞胺隔膜制備新工藝。所制備的隔膜相較于傳統(tǒng)聚烯烴隔膜優(yōu)勢(shì)明顯，其機(jī)械強(qiáng)度高達(dá)150.6兆帕，耐高溫性能卓越（450攝氏度下結(jié)構(gòu)不收縮），孔徑分布窄（孔徑標(biāo)準(zhǔn)差＜6%），孔道結(jié)構(gòu)垂直排列（迂曲度為1）。在3毫安每平方厘米的條件下，使用該隔膜的鋰/鋰對(duì)稱電池可穩(wěn)定循環(huán)1200小時(shí)，且在鋰金屬電極表面實(shí)現(xiàn)均勻、致密的鋰沉積，表明其具有優(yōu)異的鋰枝晶抑制能力。此外，使用該隔膜的磷酸鐵鋰軟包電池在常溫下可穩(wěn)定循環(huán)1000次，容量保持率為73.25%，并表現(xiàn)出優(yōu)異的高溫性能，可在150攝氏度的環(huán)境溫度下正常工作。
該研究工作為開(kāi)發(fā)可靠的具有耐高溫高性能鋰離子電池隔膜和工藝提供了新思路，成為提高鋰離子電池安全性的有效途徑和手段之一。
友情鏈接 ：
主辦單位：深圳工業(yè)總會(huì) 備案序號(hào)：粵ICP備11065159號(hào)-5
地址：深圳市福田區(qū)深南中路3024號(hào)航空大廈（格蘭云天大酒店）18樓 郵編：518031
電話：0755-83689484 傳真：0755-83688570
E-mail:fszi@fszi.org
